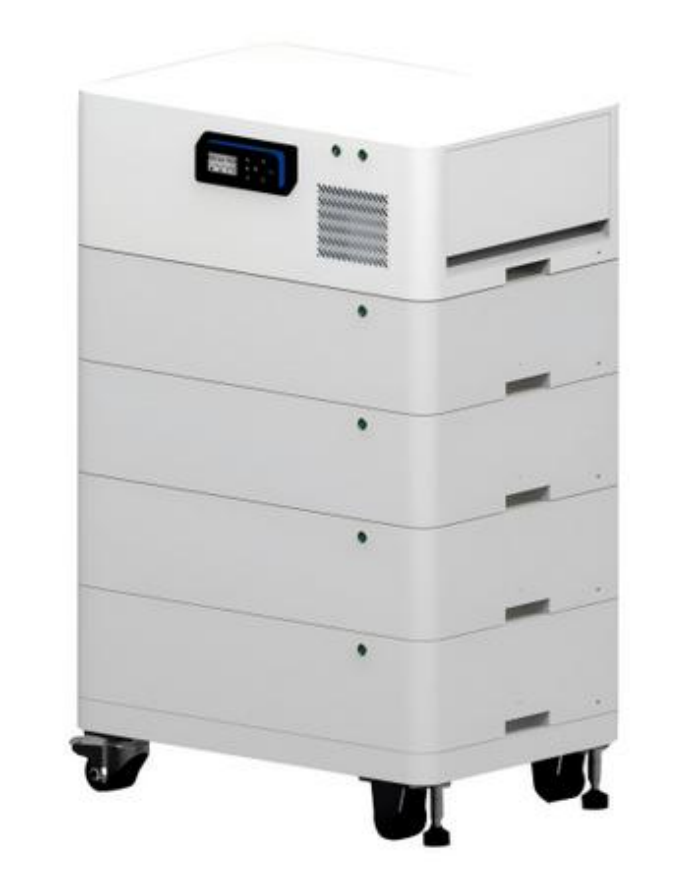

Les armoires résidentielles de stockage d’énergie sont de plus en plus compactes, modulaires et plus faciles à installer. Cependant, pour les systèmes de batteries empilables, le matériel situé sous l'armoire doit toujours supporter un poids d'équipement relativement élevé dans un espace d'installation limité.
Cela crée une exigence spécifique en matière de lanceur de sorts. La roulette doit s'adapter à la structure inférieure de l'armoire, fournir une capacité de charge suffisante et permettre de repositionner l'équipement si nécessaire sans rendre l'armoire inutilement haute.
Pour les fabricants développant des armoires de batteries de stockage d'énergie empilables résidentielles, les roulettes de mise à niveau robustes peuvent constituer une option matérielle pratique car la roulette et le mécanisme de support réglable sont intégrés dans un seul ensemble.
Une roulette utilisée sous une armoire de stockage d’énergie n’est pas simplement une petite roue fixée à l’enceinte.
L'armoire peut contenir plusieurs modules de batterie, composants électriques, systèmes de refroidissement et structures de protection. À mesure que le système devient plus lourd, la roulette doit travailler dans l'espace de montage disponible tout en conservant une résistance mécanique suffisante.
Pour les conceptions d’armoires empilables, plusieurs caractéristiques sont particulièrement pertinentes :
· Capacité de charge suffisante pour l'armoire complète
· Dimensions de montage compactes
· Hauteur totale des roulettes appropriée
· Matériau de roue adapté au sol d'installation
· Mouvement de pivotement fiable lorsque l'armoire est repositionnée
· Support réglable pour installation stationnaire
· Plaques de montage et schémas de trous compatibles avec le cadre de l'armoire
La bonne configuration dépend donc de la conception de l’armoire plutôt que du simple choix de la plus grande roulette disponible.
Pour les équipements de stockage d’énergie résidentiels, une taille de roulette unique ne convient pas nécessairement à chaque armoire.
Différentes capacités de batterie, dimensions d'armoire et structures de châssis inférieur peuvent entraîner des exigences de charge très différentes. CMCL propose deux configurations principales de roulettes de mise à niveau qui peuvent être prises en compte pour ces applications.

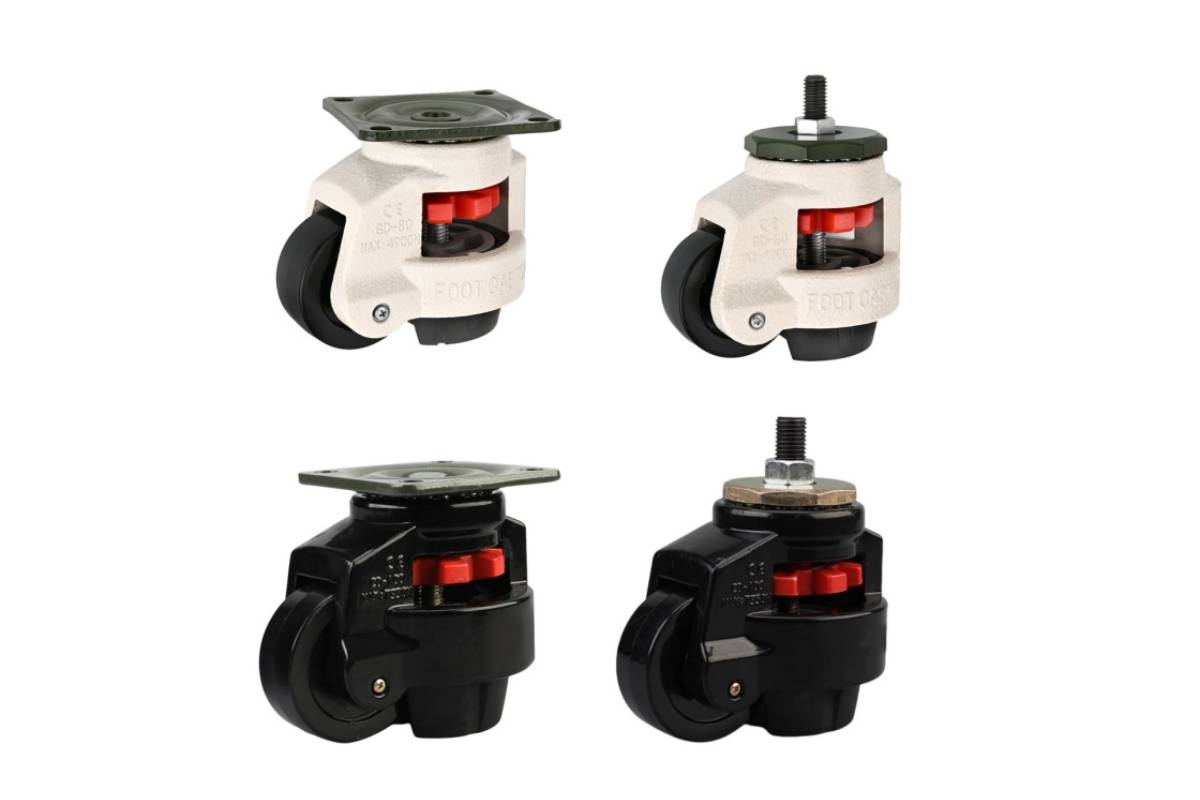

LeRoulettes de nivellement réglablesLa série est conçue pour les applications nécessitant une gamme plus large de capacités de charge.
Les modèles vont de 40F à 150F, avec une capacité nominale d'environ 50 kg à 1 500 kg par roulette, selon le modèle spécifique.
La roulette utilise un support en acier au carbone et une roue en nylon 6, avec des traitements de surface galvanisés et enduits de poudre disponibles pour différentes exigences d'application.
Un avantage majeur de la série de roulettes de nivellement réglables est la gamme de tailles et de configurations de montage disponibles. Différentes plaques de montage et modèles de trous peuvent être sélectionnés en fonction du cadre inférieur de l'armoire.
Cette série convient donc aux fabricants développant différentes tailles d'armoires au sein de la même famille de produits de stockage d'énergie.
Par exemple, une armoire relativement compacte peut nécessiter une roulette de plus faible capacité avec un encombrement de montage plus petit, tandis qu'une armoire contenant plusieurs modules de batterie peut nécessiter une configuration de plus grande capacité.
Au lieu de modifier toute la structure de l'armoire, les fabricants peuvent sélectionner des spécifications de roulettes qui correspondent aux exigences mécaniques réelles.

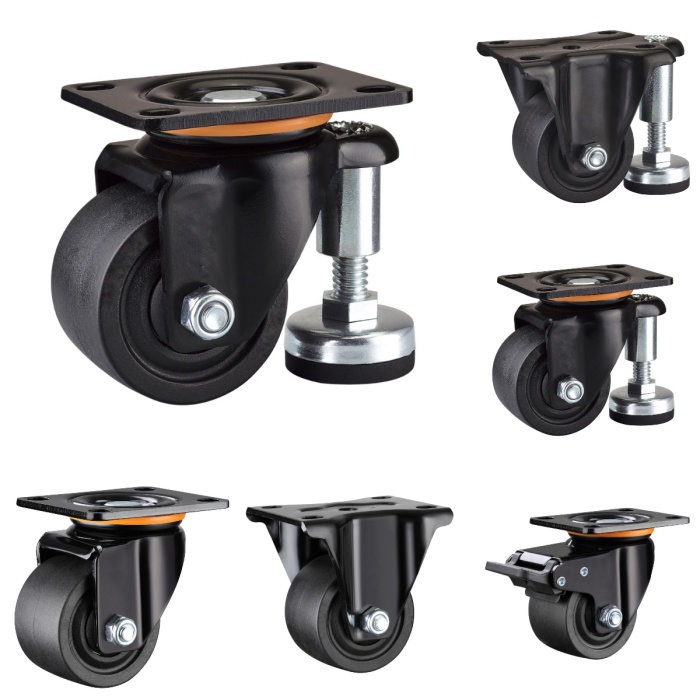

Toutes les armoires de batteries résidentielles ne nécessitent pas une grande roulette industrielle.
Pour les armoires où l’espace d’installation est limité, une roulette de nivellement compacte et robuste peut être plus appropriée.
La deuxième série est disponible en :
· 2 pouces
· 2,5 pouces
· 3 pouces
· 4 pouces
La capacité nominale est d'environ 300 à 700 kg par roulette, selon le modèle et la configuration.
La structure relativement compacte aide les fabricants à conserver une conception d'armoire à profil plus bas tout en offrant une capacité de charge substantielle.
Ces roulettes peuvent être envisagées pour les armoires intérieures de stockage d’énergie installées dans des zones telles que :
· Buanderies résidentielles
· Garages
· Locaux techniques
· Aires de services intérieures
· Petits espaces commerciaux de stockage d'énergie
Le matériau et la configuration finale des roues doivent être sélectionnés en fonction de la surface du sol et de la fréquence de mouvement prévue.
L'un des facteurs à prendre en compte lors de la conception des fabricants d'armoires de batteries est l'espace disponible sous le boîtier.
L'utilisation d'une roulette conventionnelle avec un pied de nivellement indépendant nécessite des positions de montage et des composants supplémentaires. Une roulette de nivellement intégrée combine les fonctions de roulement et de support en un seul ensemble.
Cela peut offrir plusieurs avantages pratiques lors du développement de l'armoire :
La roulette et le mécanisme de support sont combinés, réduisant ainsi le nombre de pièces de quincaillerie individuelles sous l'armoire.
Un seul point de montage peut fournir à la fois mobilité et support stationnaire, selon la configuration sélectionnée.
L'armoire peut être repositionnée pendant l'installation ou la maintenance sans retirer le matériel de support.
Une configuration de roulettes compacte peut aider les fabricants à gérer l'espace disponible sous un boîtier de stockage d'énergie résidentiel.
Pour les projets OEM, ces détails peuvent être importants car la roulette fait partie de la conception mécanique plutôt que d'être un accessoire ajouté une fois l'armoire finalisée.
La sélection finale doit être basée sur le poids réel de l'armoire chargée, le nombre de roulettes, la structure de montage, la hauteur de l'armoire et l'état du sol.
Les fabricants doivent également tenir compte de la manière dont la charge est répartie lorsque l’armoire est déplacée. La capacité de charge statique à elle seule ne décrit pas toutes les conditions rencontrées lors de l'installation ou du repositionnement.
Pour les projets OEM et ODM, la sélection des roulettes devrait idéalement commencer pendant la conception du cadre de l'armoire.
Les dimensions suivantes doivent être confirmées avant la production :
1. Espace de montage disponible
2. Dimensions de la plaque de montage
3. Espacement des trous
4. Hauteur de roulette requise
5. Poids total de l'armoire
6. Charge de roue prévue
7. Surface du sol
8. Fréquence de mouvement requise
9. Dégagement sous le meuble
10. Hauteur de support stationnaire souhaitée
La fourniture de ces paramètres au fabricant de roulettes permet d'évaluer la configuration des roulettes avant que l'armoire n'entre en production de masse.
Ceci est particulièrement utile pour les armoires de batteries empilables, car un changement de hauteur des roulettes peut affecter la hauteur totale de l'armoire, tandis qu'un changement de position de montage peut nécessiter des modifications du cadre inférieur.
La meilleure roulette pour une armoire de batterie de stockage d’énergie empilable résidentielle n’est pas nécessairement le modèle le plus grand ou de plus grande capacité.
Une meilleure approche consiste à faire correspondre la roulette au poids de l'armoire, à la structure de montage, à l'espace disponible, à la hauteur requise, au diamètre de la roue et à l'environnement d'installation.
Pour les armoires plus légères ou à espace restreint, compact de 2 pouces à 4 poucesRoulettes à profil bas peut fournir un équilibre approprié entre la taille et la capacité de charge. Pour les conceptions d'armoires plus lourdes ou plus variées, la série de roulettes à nivellement réglables 40F–150F offre une gamme plus large de capacités et d'options de montage.
Pour les fabricants développant la prochaine génération de systèmes de stockage par batterie résidentiels, CMCL® les roulettes de mise à niveau offrent des options matérielles configurables pour intégrer la mobilité et un support réglable dans la structure de l'armoire dès le début du processus de conception. CMCL® est certifié ISO 9001 : 2015 et ses produits de roulettes peuvent subir des tests au brouillard salin pour évaluer la résistance à la corrosion. Les produits sélectionnés sont également disponibles avec la certification RoHS, aidant ainsi les fabricants à répondre à différentes exigences environnementales et de conformité.
En fin de compte, la sélection de la bonne roulette doit être basée sur la charge réelle, la structure, l'environnement de fonctionnement et les exigences de mobilité de l'armoire plutôt que de simplement choisir le modèle le mieux noté.
